Análise de qualidade de energia: quando fazer e o que ela revela

Por IM Solar - Projetos Elétricos · 15 de outubro de 2026

Há instalações em que tudo parece certo no projeto, mas os problemas continuam: disjuntor que desarma sem motivo, equipamento que queima de tempos em tempos, lâmpadas piscando, motor esquentando mais que o normal, cabo neutro quente ao toque. Trocar peça por peça costuma sair caro e não resolve. A análise de qualidade de energia mede o que está acontecendo na instalação, para que a decisão venha de dados.

Quando vale a pena medir

Disjuntores que desarmam sem sobrecarga aparente.
Equipamentos eletrônicos que queimam ou reiniciam com frequência.
Aquecimento de neutro, barramentos ou transformador.
Motores e compressores esquentando ou com desempenho abaixo do esperado.
Multa por baixo fator de potência na fatura.
Inversor solar que desliga com erro de tensão da rede.
Instalação com muitas cargas eletrônicas: servidores, no-breaks, inversores de frequência, iluminação LED, carregadores.

O que o analisador mede

Tensão e corrente em cada fase e no neutro, com a evolução ao longo do tempo.
Afundamentos e elevações de tensão, que são variações rápidas capazes de reiniciar equipamentos.
Desequilíbrio entre as fases, que sobrecarrega motores e transformadores.
Harmônicas: componentes de frequência que cargas eletrônicas injetam na instalação e que deformam a onda.
Fator de potência e demanda, que afetam a fatura.
Cintilação (flicker) e transitórios, que fazem a luz oscilar e danificam eletrônicos.

Por que o neutro merece atenção

Em um circuito trifásico equilibrado com cargas comuns, a corrente do neutro é pequena. Com muitas cargas eletrônicas, as harmônicas de terceira ordem não se anulam: elas se somam no neutro. O resultado pode ser um neutro com corrente próxima ou maior que a das fases, que esquenta cabos e barramentos e pode causar falha ou incêndio. Só a medição com forma de onda mostra isso.

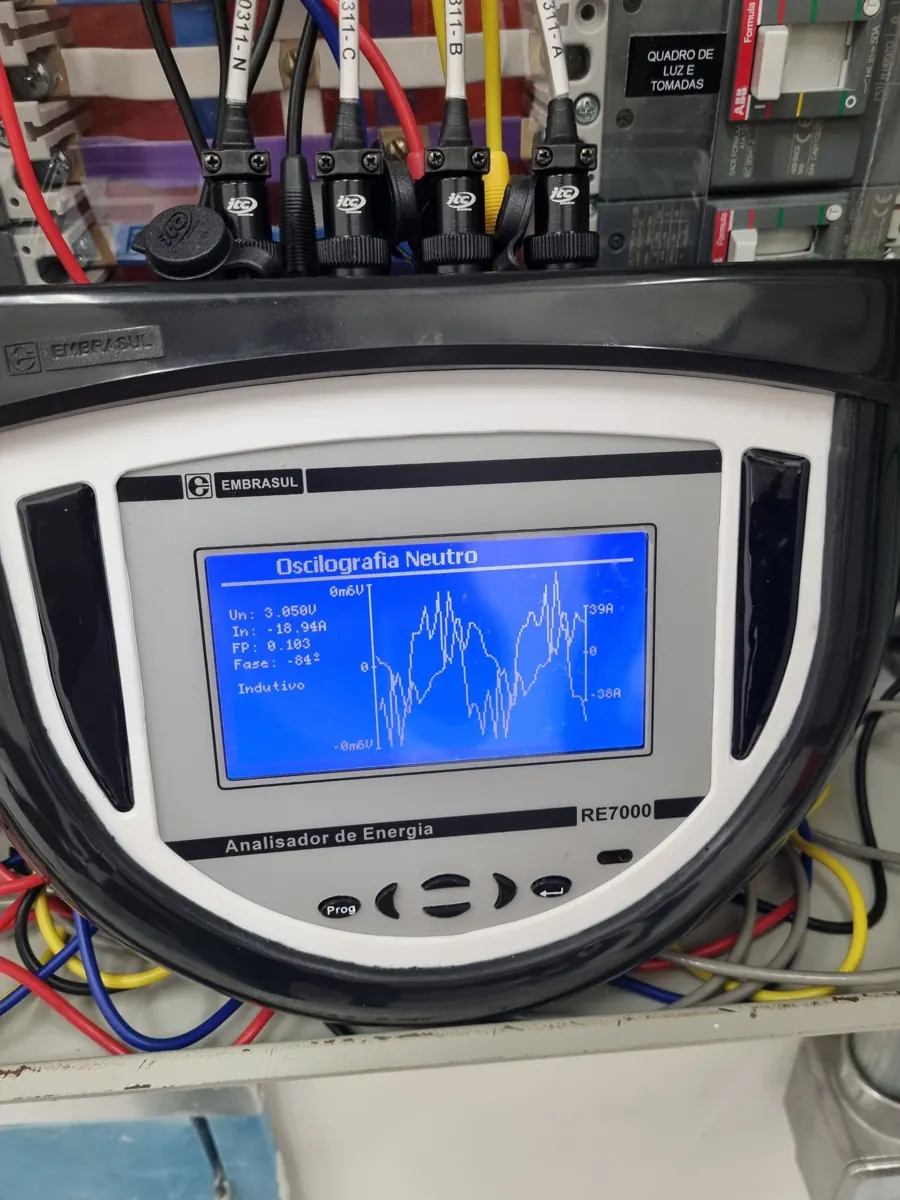

Analisador de energia instalado em um quadro elétrico mostrando a oscilografia da corrente do neutro — Analisador de energia ligado a um quadro, registrando a forma de onda da corrente no neutro. A medição mostra o que o multímetro comum não mostra.

Como é feita a medição

Conversa e visita: entendemos os sintomas e inspecionamos o quadro geral e as cargas principais.
Instalação do analisador no ponto de interesse, de forma segura, com as pinças e as ponteiras corretas.
Registro por um período. Para pegar a rotina completa da instalação, em geral se mede por dias, incluindo o horário de pico e o fim de semana.
Análise dos dados e comparação com os limites das normas e da regulação.
Relatório com o que foi encontrado e as ações recomendadas, por prioridade.

O que costuma ser feito com o resultado

Balancear as cargas entre as fases.
Corrigir o fator de potência, com banco de capacitores ou filtros adequados quando há harmônicas.
Instalar filtros harmônicos ou redimensionar o neutro.
Rever aterramento, equipotencialização e DPS.
Separar cargas sensíveis em circuitos próprios.
Ajustar proteções que atuavam sem necessidade.

Corrigir sem medir é chute. Banco de capacitores ligado em uma instalação com muita harmônica, por exemplo, pode piorar o problema. A medição vem primeiro.

Quer medir a sua instalação?

Falar com a equipe

Perguntas frequentes

A análise precisa desligar a energia?
Em geral, não. O analisador é conectado no quadro por profissional habilitado, com os cuidados da NR-10. Algumas conexões podem exigir uma parada curta, programada.

Quanto tempo dura a medição?
Depende do objetivo. Para entender o comportamento da rotina, é comum medir por alguns dias. Um problema pontual pode exigir menos, ou monitoramento mais longo.

Serve para casa?
Serve, mas é mais comum em comércios e indústrias. Em casa, costuma ser indicada quando há queima repetida de aparelhos, oscilações fortes ou sistema solar desligando por tensão.
